  • FEA-WF 微機防誤閉鎖系統 產品型號:FEA-WF
    在總結多年來變電站防誤閉鎖裝置開發、研究、生產經驗的基礎上,根據各地電力部門的要求,在確保變電站運行人員安全操作設備的同時,運用新技術、新工藝,消化吸收國內外先進技術。隨著市場經濟的發展,微機綜合智能化系統的廣泛使用,用戶對供電可靠性要求越來越高,避免或減少電網事故的發生是電力系統追求的目標。
       FEA-WF 微機防誤閉鎖系統是根據我國電力系統迅速發展的實際情況,綜合全國電力系統運行特點的基礎上開發的適合各類發電廠、變電站和集控站使用的智能化微機防誤閉鎖系統。該系統采用先進的多媒體技術,在電腦上實現模擬操作,可與后臺監控系統進行通訊,集防誤閉鎖系統與操作票專家系統于一體,具有獨特的智能判斷、智能語音報警、多任務操作、黑匣子等功能。操作票專家系統具有多種開票方式,包括圖形開票、手工開票、典型票開票等,方便不同的運行人員使用。該系統還可根據用戶的具體需要,實現含二次項操作票的打印輸出功能。在操作簡單方便、更流暢的同時,全面地、徹底地實現防誤功能與操作票輸出一體化,大大的降低了操作人員的工作強度。

產品介紹
相關產品

一、系統工作原理

①FEA-WF 微機防誤閉鎖系統以圖形模擬防誤軟件、操作票軟件及電腦鑰匙為核心設備,在系統軟件中,預先編寫了各電廠、變電站的電氣一次系統結線圖和所有設備的操作規則,并將其固化在電腦軟件中。

②當運行人員啟動系統,在電腦顯示器上模擬試操作時,圖形軟件根據預先編寫的邏輯規則對每項操作進行智能判斷,若操作正確,則允許進行下一步操作;若操作錯誤,則顯示錯誤操作項的設備名稱及編號并通過語音提示錯誤操作類型,提示操作人員進行更正。

③模擬試操作結束后,通過通訊適配器將正確的操作內容輸入到電腦鑰匙(簡稱 FKYD)中,配置操作票軟件的系統還可通過打印機打印完整的操作票,然后操作人員使用電腦鑰匙到現場進行解鎖及倒閘操作。

④操作時,電腦鑰匙自動顯示當前倒閘操作項目,運行人員將電腦鑰匙插入相應的編碼鎖內,通過其編碼頭檢測操作對象是否正確。若正確,電腦鑰匙用語音發出允許操作命令,同時開放其閉鎖回路或機構,這時可以進行倒閘操作。若走錯間隔或誤操作,電腦鑰匙用語音發出錯誤警告,提醒操作人員錯誤操作的類型,并在液晶顯示器屏上顯示當前錯誤操作設備的編號及應操作設備編號,達到強制閉鎖的目的,操作人員在得到可靠安全保障的同時又接受良好的培訓,并體現了“第二監護人”的作用。操作結束后,電腦鑰匙通過適配器將倒閘操作信息匯報給防誤主機存貯,以便管理人員查詢考核。

⑤對于監控后臺聯機的設備,可以實現防誤主機向監控后臺發送軟閉鎖命令,實現后臺閉鎖。

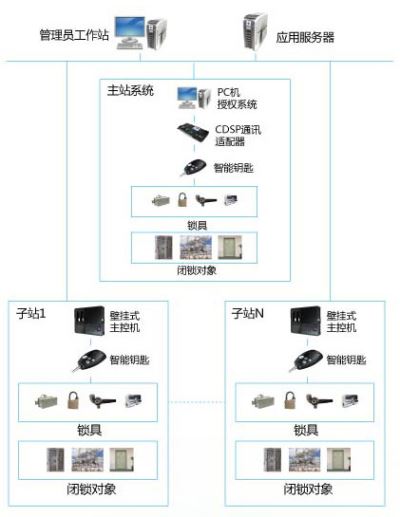

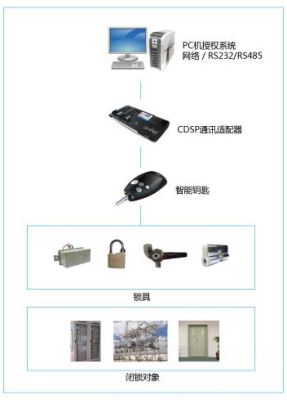

二、系統配置

●圖形模擬防誤軟件:實現軟件防誤、模擬預演、數據編輯是整個防誤系統和核心部分。

●操作票軟件:可以實現操作票編輯等功能。
●監控系統接口軟件:實現微機防誤系統與監控系統的接口功能,實現設備狀態遙信量數據的信息共享。

●操作管理系統軟件(黑匣子):記錄解鎖操作的歷史信息,含操作的設備名稱、操作時間等信息,以便查詢管理。

三、裝置主要功能簡述

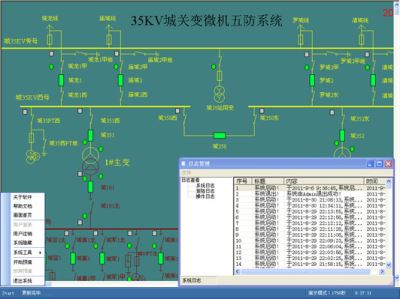

●圖形模擬軟件:利用鼠標可在屏幕上進行一次及二次設備的仿真模擬操作,能根據五防的原則及運行方式自動判斷操作的正確性,對誤操作提出智能語音警告。
●操作票專家軟件:系統提供圖形模擬開票、調用典型操作票、調用追加操作票和手工開操作票等多種開票方式,滿足不同的需求。
●接口軟件:系統提供豐富的接口與相關的裝置進行連接,如通過標準串口與監控系統連接、通過 MODEM 與調度或集控中心連接、通過網絡與 MIS 系統進行連接等,實現資源共享與信息交換。
●系統維護:開放式的系統允許運行人員根據應用環境的變化對相關數據庫和文件進行擴充和修改。如:一次系統、保護方式或運行方式的改變引起的閉鎖規則、設備雙編號名稱的修改,常用開票術語的制定、典型、追加操作票的維護,人員及口令的管理,操作票格式的定制等。
●多任務并行操作:系統監控軟件設置有多任務并行防誤操作功能,允許包括檢修在內的多個操作組同時操作,只要在不違背防誤規則的情況下各操作組不分先后順序。系統實時監控變電站開關、隔離開關(手動、電動)、網門、臨時接地線等設備各種動作的同時進行防誤邏輯運算,對違背防誤規則的設備操作進行閉鎖,保證了變電所在多個操作組同時操作的防誤。
●操作管理:系統會對用戶登錄軟件的時間,開票情況,以及操作情況詳細記錄下來。并保存最近 3 個月的全部信息,以便查詢,為運行管理的科學化提供了依據
