一、結構特征

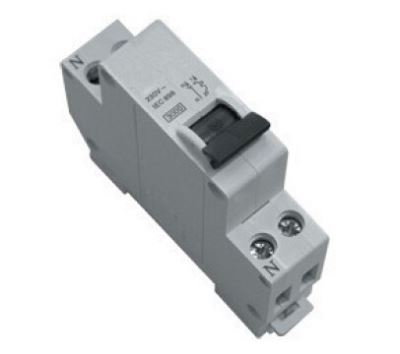

    結構尺寸緊湊，在18mm寬度內，具有兩個極 （P+N）,特別適合家用和派生漏電斷路器。斷路器絕 緣殼體內裝有觸頭滅弧系統，四連桿運動機構和熱－ 電磁脫扣器，其結構與不同的脫扣電流相對應。適用 35mm導軌進行卡式安裝。

二、正常工作條件及安裝條件

※周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃，且24h的平均溫度不超過+35℃;※注:下限值為-10℃或-25℃的工作條件，在訂貨時用戶向制造廠申明;※上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商
※安裝地點的海拔不超過2000m;※大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度。例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當?shù)拇胧?br /> ※污染等級:2級
※安裝類別:Ⅱ類及Ⅲ類
※安裝場所的外磁場任何方向不應超過地磁場的5倍;
※一般垂直安裝，任何方向允差2℃※安裝處應無顯著沖擊和振動。
