- 戶外高壓開關
-
-

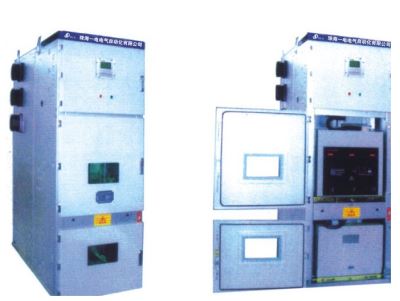

FEA-XHG 開關消弧柜
產品型號：FEA-XHG
查看大圖- 產品介紹
- 相關產品
一、適用范圍
★本裝置適用于3~35kV中壓電力系統。
★本裝置具有消弧功能，并兼有PT、過電壓保護功能，還可兼有消諧、小電流選線功能(需另配)。★本裝置適用于中性點不接地、中性點經消弧線圈接地或中性點高阻接地的電力系統。
★本裝置適用于電纜線路為主的電網、電纜與架空線路的混合電網、以及架空線路為主的電網。
二、工作原理及基本功能
系統正常運行時,開口三角電壓U很小，控制器面板顯示“投運”，當U由低電平變成高電平時，表明系統發生故障，此時微機控制器FEA-XHG立即啟動中斷，根據PT二次輸出信號Ua、Ub、Uc、進行故障類型和相別的判斷。當系統發生單相接地故障時，則消弧斷路器動作，將故障相直接接地，可在15ms左右將弧光熄滅，并將弧光接地過電壓限制在線電壓的水平，可有效避免因弧光接地引發的相間短路及因弧光接地過電壓導致的避雷器爆炸事故。當發生PT斷線故障時，裝置控制器報警并輸出開關量接點信號，以便用戶對有可能因PT斷線導致誤動作的繼電保護進行互鎖。裝置報警后，消弧控制器面板顯示故障類型（PT斷線，故障接地）和相別，同時輸出無源開關量接點信號。★裝置配置RS485接口，可按照用戶提供的通訊規約進行數據傳送。
★本裝置中的電壓互感器可以向計量?jī)x表和繼電保護提供信號，可取代常規的PT柜。
★本裝置具有事故追憶功能，可記錄20次故障發生的時間和故障的類型。
三、產品優點
本裝置采用進口的分相控制斷路器，適用容性電流范圍廣，可達1250A，且不受開斷小的短路電流限制，具有良好的動熱穩定性。分相控制的斷路器取代傳統熔斷器加接觸器的消弧方案，減少了日常維護的工作量和更換熔斷器的費用及時間。裝置動作速度快，可在15ms左右快速動作，大大縮短單相接地弧光持續的時間；裝置動作后可立即熄滅電弧，并能有效限制弧光接地過電壓。裝置動作后，允許1250A的電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的刀閘操作之后再處理故障線路。本裝置的保護功能不受電網規模和運行方式的影響。
四、可選 功能
本裝置可按用戶要求配置自動選線功能。本公司研制的小電流選線裝置，在故障接地時，依據各線路零序電流的庫侖量大小以及裝置動作后庫侖的增量進行選線。選出故障線路并在面板上顯示故障信號，同時輸出無源開關接點信號。克服了常規選線裝置選線速度慢和弧光接地時選線準確率低的問題。開關狀態顯控裝置具有一次模擬圖、帶電顯示，分合閘狀態指示、接地開關指示、儲能指示、手車位置指示、語音防誤提示、溫濕度數值顯示、RS485遠程通訊接口等多項功能。本裝置可按用戶要求配置消（除）諧（振）的功能。本公司專門為開關消弧裝置研制的一次消諧器，其原理是在PT一次中性點安裝一敏感器件，在無諧振情況下，該器件電阻很小，將PT中性點接地，一旦出現諧振，該器件在幾十毫秒內出現高阻態，相當于將PT中性點斷開，使PT退出飽和，諧振消除。諧振消除后，該器件在1秒左右恢復到低阻狀態，不影響PT測量。一次消諧器的優點有：采用器件的物理特性判斷、消除諧振，反應速度快且動作準確可靠；打破了常規消諧器通過短路PT開口三角的消諧方式，對PT無危害；可實現連續多次的消諧。
