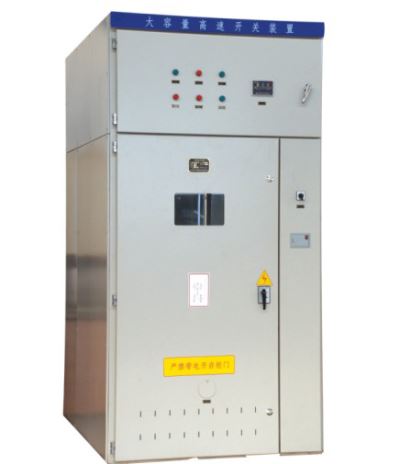

  • FEA-GSK 高速開關裝置 產品型號:FEA-GSK
    FEA-GSK大容量高速開關裝置是本公司新研制的產品。產品通過了國家高壓電器質量監督檢驗中心的大電流開斷及EMC等全部型式試驗。主要用在發電廠和變電站,大幅度限制短路電流,防止發電機、變電器等主要電氣設備在短路電流的沖擊下產生繞組變形面損壞,避免災難性事故的發生;同時它還可改進電力系統的運行方式,進一步提高電能的質量及供電的可靠性。
       目前FEA-GSK高速開關裝置的額定電壓為6-35KV,額定電流為1-6KA。其具有開斷預期值為100-200KA短路電流的能力,可將實際短路電流限制到預期短路電流值的20-50%,且開斷時間僅為3ms之內,從而免除了巨大短路電流對主電力設備造成的災難沖擊和損壞,可解決長期困擾電力系統和大電力用戶諸多難題。該產品可用于電力、冶金、化工、水泥、核聚變及航船等用戶,防止因供電系統短路面引發的災難性后果。該產品在我國的多個省市已投入運行,多次成功地開斷了短路電流,避免了短路電流對設備造成的沖擊。

產品介紹
相關產品

一、技術參數


1、額定電流:1000/2000/3000/4000/5000/6000(A)
2、額定電壓:7.2/12/20/40.5(KV)
3、額定頻率: 50/60(Hz)
4、額定預期短路開斷電流:63~200(KA)
5、額定絕緣水平(工頻/雷電)7.2KV 30/60(KV) 12KV 42/75(KV) 20KV 65/125(kv)
40.5KV:95/185(KV)
6、截止電流/預期短路峰值:20~50(%)
7、主回路直流電阻:<40(μΩ)
8、主回路額定短時耐受電流:31.5/2(KA/s)
9、主回路額定峰值耐受電流:80(KA)


二、參照標準



GB15166.2-1994 交流高壓熔斷器 限流熔斷器
GB15166.4-1994 交流高壓熔斷器 通用試驗方法
GB11022-1999 高壓開關設備和控制設備標準的共用技術要求
DL/T404-1997 戶內交流高壓開關柜訂貨技術條件
GB/T17626-1998 電磁兼容試驗和測量技術


三、型號說明






橋體

正常時流過工作電流,短路時在0.15ms之內快速斷開。

熔斷器

橋體斷開后全部短路電流轉移到熔斷器,在0.5ms以內熔斷,并
產生足夠的弧壓。
非線性電阻


熔斷器熔斷時產生的弧壓使其導通,吸收磁能,并把開斷時的過
電壓限制在允許范圍內。


★電流互感器

在故障情況下,電流信號不失真、不滯后。

測控單元
檢測電流和電流變化率,故障出現時向橋體發出分斷信號。
